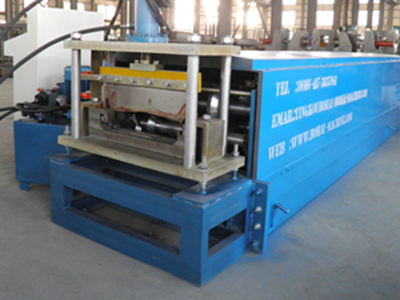

Máquina perfiladora de cubiertas de junta alzada KR 18
| Materia prima | |
| Materiales aplicables | Chapa de aluminio-magnesio-manganeso (espesor: 0.7 – 1.2 mm) Chapa de acero prepintado (espesor: 0.4 - 0.9 mm) |
| Resistencia a la tracción por rodillos | Q235MPA |
| Ancho de alimentación | 250 – 700 mm (personalizable) |
| Ancho efectivo | 170 - 620 mm (personalizable) |
| Dimensiones de la máquina y PLC | |
| Tamaño de la máquina | Aprox. 8 × 1.6 × 1.65 m |
| Peso de la máquina | 5 – 8 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Eje principal | Diámetro: Ø 60 – 70 mm Material: Acero 45# (acabado mediante torneado) |
| Material de los rodillos | Acero 45# (revestimiento de cromo duro, templado a una dureza de 55 – 62 HRC) |
| Estaciones de conformado | 8 - 20 estaciones |
| Potencia del motor | 3 – 11 kW |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 - 11 kW) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |
(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
Desbobinado → Alimentación y guiado → Perfilado → Corte automático a medida → Recolección del producto terminado
Configuraciones| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Máquina formadora de perfiles (perfiladora) | 1 juego |
| 3 | Dispositivo de corte | 1 juego |
| 4 | Unidad de potencia hidráulica | 1 juego |
| 5 | Sistema de control (incluye gabinete) | 1 juego |
| 6 | Mesa de salida | 1 juego |
| Nombre | Cantidad |
| Desbobinador | 1 |
| Máquina de costura | 2 |
| Mesa de recolección | 1 |
| Mordaza | 4 |
| Rodamiento （ 208# ） | 4 |
| Cadena de transmisión | 3 (carrera ） |
| Eslabón de cadena | 3 |
| Semisección | 3 |
| super alicates | 1 |
| Tijeras de metal | 1 |
| Llave | 1 |
| Interruptor de carrera | 1 （ set ） |
