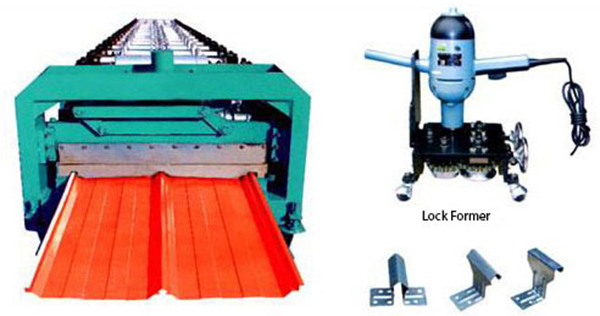

Máquina perfiladora de paneles de cubierta con fijación oculta
Nuestra máquina formadora de tejas metálicas (chapas para techos) es una versión mejorada de la tradicional máquina de perfilado. No utiliza tornillos para unir, las chapas onduladas producidas por esta máquina son de auto retención y estupendas en su funcionamiento a prueba de agua. Esta máquina formadora suele componerse generalmente de una base, un dispositivo de guiado de chapas, un sistema de formación en rollo, y un sistema de control numérico.
Las chapas corrugadas producidas por esta línea se hacen de varillas altas, que son durables e impermeables así como resistentes a la tormenta. Teniendo un peso ligero y estando de bajo costo, son fáciles de montar en la azotea de fábricas, de almacenes, de garajes, de gimnasios, de pasillos de exposición y de otros edificios grandes o de tamaño mediano.
Especificaciones| Materia prima | |
| Materiales aplicables | GI (acero galvanizado) GL (acero Galvalume) PPGI (acero galvanizado prepintado) PPGL (acero Galvalume prepintado) Al (aluminio) CRC (bobina de acero laminado en frío) HRC (bobina de acero laminado en caliente) |
| Espesor del material | 0.3 - 0.8 mm (personalizable) |
| Ancho de alimentación | 600 – 1200 mm (personalizable) |
| Ancho efectivo | 470 – 970 mm (personalizable). La medida común es de 760 mm. |
| Dimensiones de la máquina y PLC | |
| Tamaño de la máquina | Aprox. 8 × 1.6 × 1.65 m |
| Peso de la máquina | 5 – 8 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Eje principal | Diámetro: 70 mm Material: Acero 45# (acabado mediante torneado) |
| Material de los rodillos | Acero 45# (revestimiento de cromo duro, templado a una dureza de 55 – 62 HRC) |
| Estaciones de conformado | 15 - 25 estaciones |
| Potencia del motor | 3 – 11 kW |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 - 11 kW) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |
(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
Proceso
Desbobinado → Alimentación y guiado → Perfilado → Corte automático a medida → Recolección del producto terminado
| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Máquina formadora de perfiles (perfiladora) | 1 juego |
| 3 | Dispositivo de corte | 1 juego |
| 4 | Unidad de potencia hidráulica | 1 juego |
| 5 | Sistema de control (incluye gabinete) | 1 juego |
| 6 | Mesa de salida | 1 juego |
- La máquina formadora de láminas de techo oculto está diseñada con el chasis soldado en acero en forma de I. La máquina descarga la tensión vibratoria gracias a su soldadura estable en el chasis.
- Su eje principal está recubierto de acero #45 y pasa por un proceso de templado y un tratamiento térmico. El eje principal trabaja a un ritmo excelente.
- La máquina emplea la tecnología de formación y perforación hidráulica. Esta máquina integra el sistema hidráulico de calidad para mantenerse el rendimiento estable, seguro y eficiente. Además la cuchilla está hecha de material Cr12 templado y procesado a través de un tratamiento de calor. Alcanza una dureza de HRC62 y un corte perfecto.
- La máquina formadora de techos integra el controlador en el chasis. Integra un sistema de control eléctrico de uso práctico sin necesidad de conexión durante la operación. La formadora se usa normalmente en fábricas de producción o en obras en construcción.
