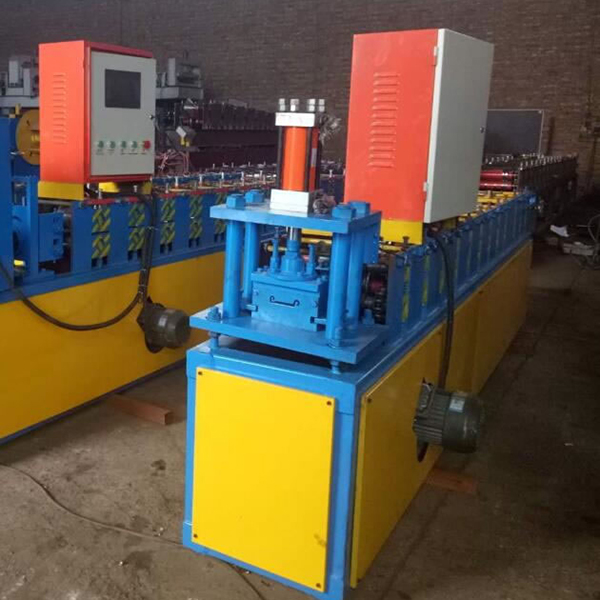

Máquina Formadora de Puertas Enrollables
Esta máquina formadora fue diseñada para la fabricación de paneles (también conocidas como lamas) de puertas enrollables. Esta máquina se ha ganado la confianza de clientes globales debido a su alta seguridad, bajo nivel de ruido y operación muy conveniente.

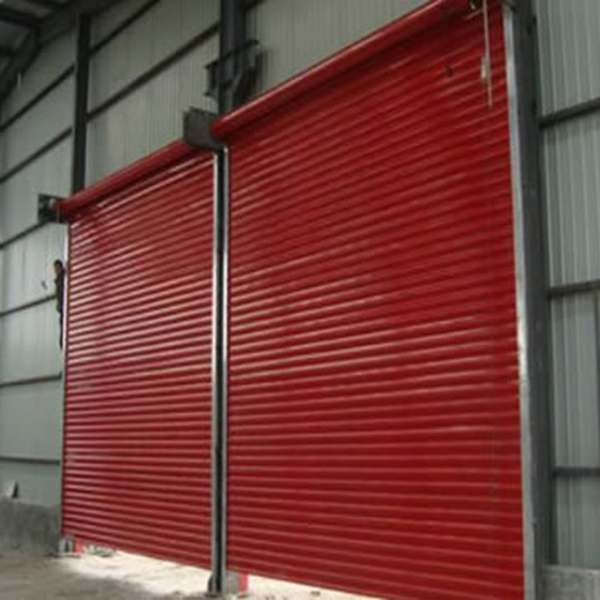

La puerta enrollable es una puerta basculante combinada, que se forma conectando muchas lamas horizontales con bisagras. Su principio de funcionamiento es enrollar hacia arriba para abrir y bajar para cerrar.
La perfiladora para persianas enrollables permite fabricar lamas y paneles metálicos para persianas enrollables, puertas de almacenes y otros cerramientos similares. Según el producto requerido, puede incorporar desbobinado, punzonado, perfilado, estampado en relieve y corte, realizando de forma continua las distintas etapas desde la alimentación de la bobina hasta la salida de las piezas terminadas.
Para mantener la calidad durante el perfilado, los ejes y rodillos que conforman la chapa se mecanizan con precisión en torno y reciben un tratamiento térmico de temple que aumenta su dureza y resistencia al desgaste. La perfiladora también puede configurarse según el diseño solicitado, incluidos perfiles ondulados, con relieve o perforados, y adaptarse a diferentes anchos de material.
Especificaciones| Materia prima | |
| Materiales aplicables | GI (acero galvanizado) GL (acero galvalume) PPGI (acero galvanizado prepintado) PPGL (acero galvalume prepintado) Al (aluminio) CRC (bobina de acero laminado en frío) HRC (bobina de acero laminado en caliente) |
| Espesor del material | 0.7 - 1.2 mm (personalizable) |
| Ancho de alimentación | 150 – 350 mm (personalizable) |
| Ancho efectivo | 100 – 250 mm (personalizable) |
| Dimensiones de la máquina y PLC | |
| Tamaño de la máquina | Aprox. 8 × 1.6 × 1.4 m |
| Peso de la máquina | 3 – 5 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Material del eje principal | Diámetro: Ø 50 mm Material: Acero (acabado mediante torneado) |
| Material de los rodillos | Acero 45# (cromado duro, templado a una dureza de 55 – 62 HRC) |
| Estaciones de conformado | 15 - 25 estaciones |
| Potencia del motor | 3 – 15 kW |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 – 11 kW) |
| Material de la cuchilla de corte | Cr12Mov (tratamiento térmico, dureza de 58–60 HRC) |
| Dispositivo de punzonado | |
| Tipo de punzonado | Punzonado mediante prensa / punzonado hidráulico (opcional) |
| Configuraciones de las matrices de punzonado | Según los planos (personalizable) |

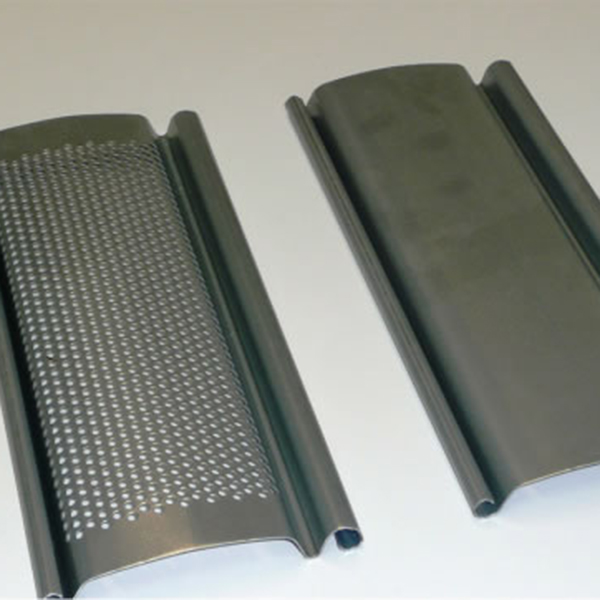

Diseños de perfiles
(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
Desbobinado → Alimentación y guiado del material → Punzonado → Perfilado → Corte → Recogida del producto terminado
Configuración| N°. | Equipo | Cantidad |
| 1 | Desbobinador de 3 t | 1 juego |
| 2 | Dispositivo de punzonado | 1 juego |
| 3 | Máquina principal de perfilado | 1 juego |
| 4 | Dispositivo de corte | 1 juego |
| 5 | Estación hidráulica | 1 juego |
| 6 | Sistema de control (incluido el gabinete de control) | 1 juego |
| 7 | Mesa de salida | 1 juego |
