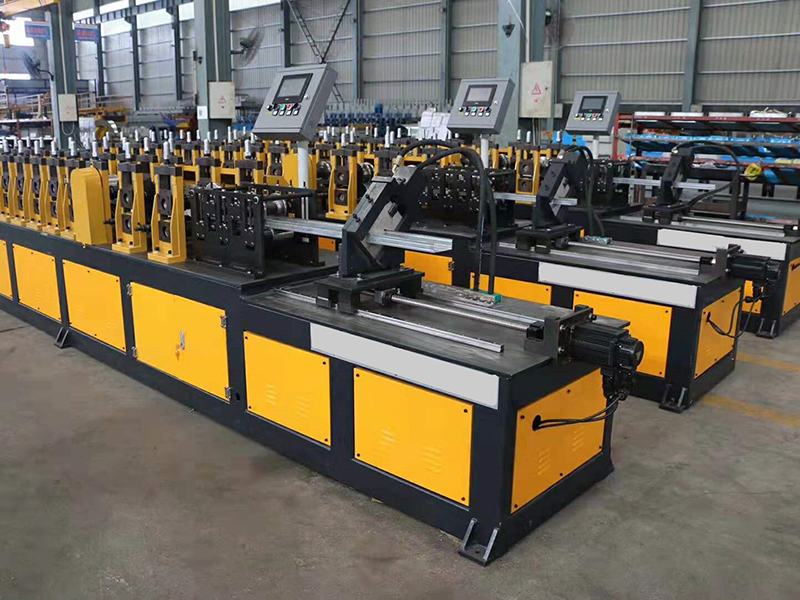

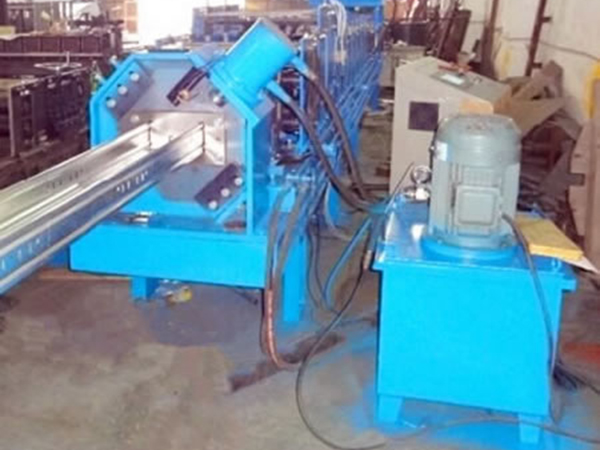

Máquina formadora de Vigas y Canales (Perfiles Metálicos)

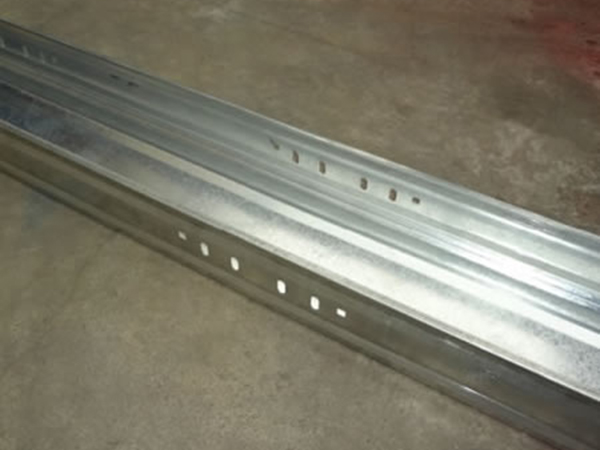

Esta máquina formadora ha sido diseñada para la producción en masa de perfiles metálicos ligeros tales como parales y canales. Los parales y canales son elementos de marcos estructurales o armazones que se caracterizan por su peso ligero y transporte conveniente; estos productos son ampliamente utilizados en la construcción de hoteles, terminales de aeropuerto, estaciones, campos deportivos, entre otros.
Especificaciones| Materia prima | |
| Materiales aplicables | GI (acero galvanizado) GL (acero galvalume) PPGI (acero galvanizado prepintado) PPGL (acero Galvalume prepintado) Al (aluminio) CRC (bobinas de acero laminadas en frío) HRC (bobina de acero laminado en caliente) |
| Espesor del material | 0.8 - 1.5 mm (personalizable) |
| Ancho de alimentación | 100 – 400 mm (personalizable) |
| Ancho efectivo | 50 – 150 mm (personalizable) |
| Dimensiones de la máquina y PLC | |
| Tipos de perfil | Una sola máquina admite múltiples tipos de perfiles mediante el cambio manual o automático de las camisas |
| Tamaño de la máquina | Aprox. 7 × 1.6 × 1.4 m |
| Peso de la máquina | 3 – 5 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Dispositivo de punzonado | |
| Método de punzonado | Punzonado mediante prensa / punzonado hidráulico (opcional) |
| Configuraciones de los troqueles de punzonado | Personalizable según los planos |
| Máquina perfiladora | |
| Eje principal | Diámetro: Ø 60 - 70 mm Material: Acero 45# (acabado mediante torneado) |
| Material de los rodillos | GR15 (recocido posterior a la forja, 58–60 HRC, con recubrimiento de cromo) |
| Estaciones de conformado | 12 - 18 estaciones |
| Potencia del motor | 7.5 – 11 kW |
| Velocidad de conformado | 25 – 50 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 – 11 kW, corte estacionario o corte continuo) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |
(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
Desbobinado → Alimentación y guiado → Nivelación → Perfilado → Punzonado (configurable) → Punzonado (opcional) → Corte → Recogida del producto terminado
Configuraciones| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Dispositivo de punzonado | 1 juego |
| 3 | Máquina perfiladora principal | 1 juego |
| 4 | Dispositivo de corte | 1 juego |
| 5 | Estación hidráulica | 1 juego |
| 6 | Sistema de control (incluido el gabinete) | 1 juego |
| 7 | Mesa de salida | 1 juego |
- Sistema de control PLC para garantizar una producción segura y sin inconvenientes;
- La estructura de la máquina está compuesta por placas de acero soldadas para garantizar su durabilidad y evitar deformaciones;
- La estación de formado está hecha de hierro fundido de alta resistencia con una larga vida útil.
