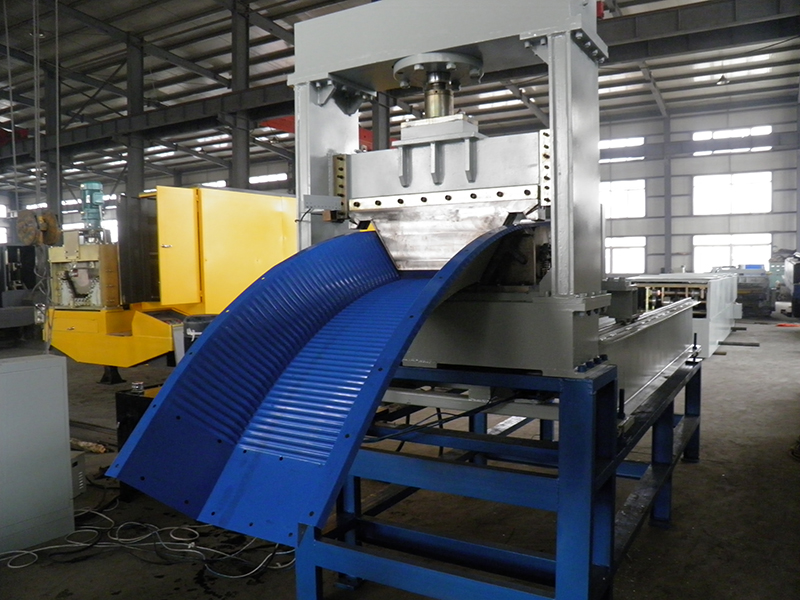

Equipo de láminas curvas de junta roscada

• El equipo de láminas curvas de junta roscada cuenta con la capacidad de crear paneles de distintas dimensiones según los requisitos del proyecto.
• Cuando el producto se finaliza en el taller, se entrega directamente a la obra de construcción.
• Los paneles articulados son fáciles de desmontar.
• El panel proporciona al edificio 100% de espacio disponible, montaje de la iluminación, sistema de tuberías, dispositivos de ventilación y sistemas de refrigeración y calefacción.
• El edificio de paneles es desmontable.

• Construcción de la bóveda

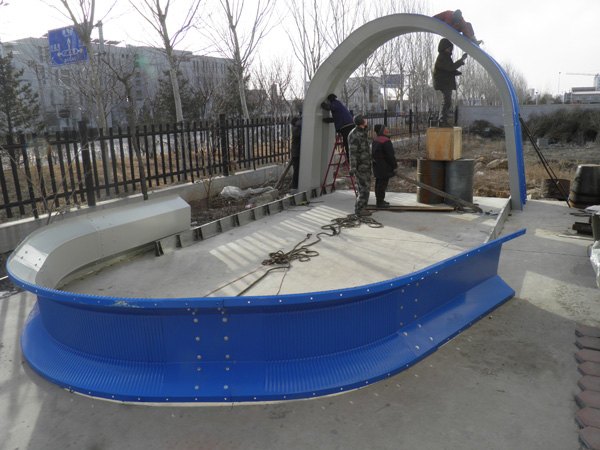

• Levantamiento de la bóveda
• Selección del encaje de los arcos.
• Incorporación de las paredes
• Establecimiento de los cimientos del edificio
• Transporte de las láminas curvas acabadas a la obra de construcción

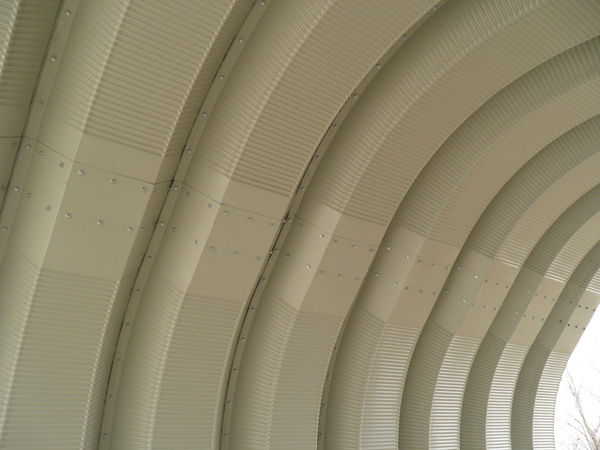

• Juntura de las láminas curvas
• Levantamiento y fijación de las láminas curvas.
• Refuerzo de las láminas curvas con los cimientos.
• Construcción de los aleros en los 2 lados
• Construcción de las puertas y ventanas del edificio

Dimensiones: 35000mm×1500mm×1500mm
Peso: alrededor de 20T
Material para el cizallamiento: 12CrMoV
Tipo de cizallamiento: mecánico
Potencia total del motor: 25KW
Motor principal: 7.5KW
Motor del desbobinador: 3.0KW
Motor de la máquina enderezadora: 4.0KW
Motor de la máquina cizalladora: 3.0KW
Potencia de la estación hidráulica: 7.5KW
Material del rodillo: acero estándar de alta calidad no. 45, acero HRC revenido 55~65, acero enchapado con cromo
Material del eje: acero de alta calidad no. 45, acero galvanizado
Pasos de los rodillos: 10
Anchura de alimentación:1000mm
Anchura efectiva: 680mm
Tasa de utilización: 68%
Espesor de laminado:1.0-1.2mm
Envergadura adecuada: 4m-24m
Desbobinador: soporte de carga de 8t

Configuración del equipo
Dispositivo de alimentación automática 8t (1 pieza), máquina enderezadora (1 pieza), plataforma de soporte (1 pieza), punzonadora de bordes (1 juego de moldes), punzonadora de extremos (1 juego de moldes ), máquina cizalladora (1 pieza), máquina de conformado (1 pieza), máquina plegadora 1 pieza (1 juego de moldes), sistema hidráulico, sistema de control eléctrico, soporte para el producto acabado, etc.

Proceso tecnológico
Carga (carga y expansión del acero galvanizado sobre la desbobinadora) → Alimentación y rectificación (preparación de la chapa plana de acero galvanizado para el punzonado) → Punzonado de los bordes y de los extremos de la chapa de acero galvanizado → Cizallamiento de la chapa punzonada→ Laminado de la chapa cizallada → Plegamiento de la chapa laminada
