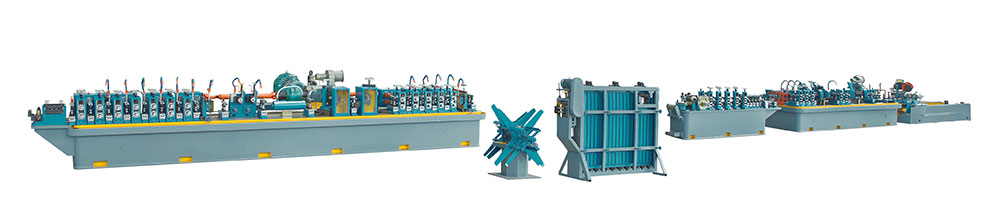

Máquina para fabricar tubos de alta frecuencia BH50
Máquina para fabricar tubos de alta frecuencia BH50
Establecida en 2000, Bohai es un fabricante profesional de líneas de molinos de tubos de formado flexible automático. Bohai se esfuerza por la investigación y el desarrollo, y la fabricación de la línea de molinos de tubos de acero inoxidable de diferentes series, y ofrece a las empresas de fabricación de tubos de acero un servicio postventa profesional y asistencia técnica.

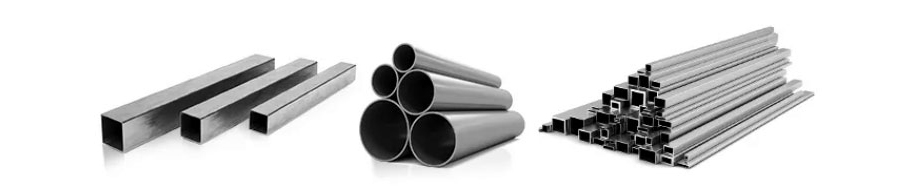

La máquina para fabricar automática de tubos flexibles de la serie BH50 produce principalmente tubos soldados con un diámetro que oscila entre Ø15~Ø76mm y un espesor de pared que oscila entre 0.7~2.5mm, así como tubos cuadrados, tubos rectangulares y tubos de formas especiales de las mismas dimensiones. Con el diseño de formación por perfilado, las tuberías soldadas se pueden producir con alta calidad de procesamiento y precisión de montaje.
Capacidad de producción de la máquina perfiladora de tubos cuadrados
Item
Rango de trabajo
Diámetro exterior
Ø15mm～Ø76mm
Espesor del tubo
δ0.7mm～2.5mm

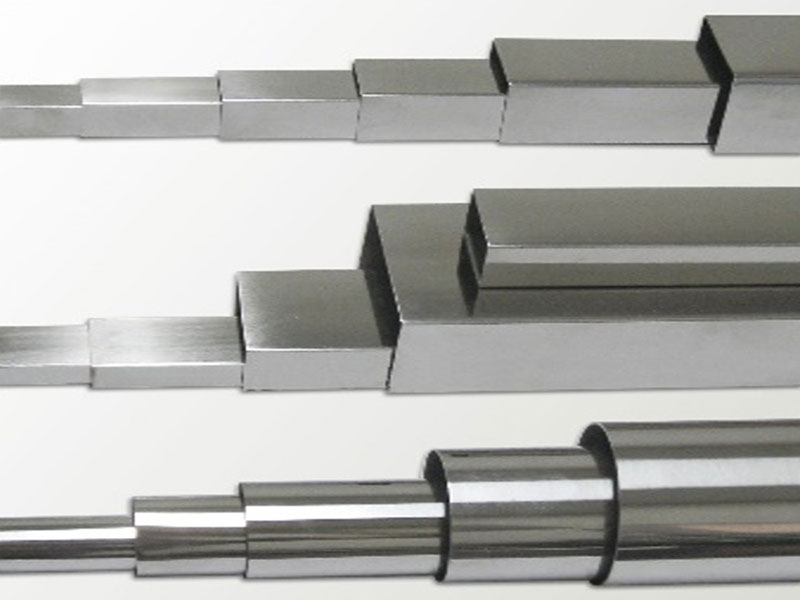

Tamaño del tubo cuadrado
12×12mm～60×60mm
Espesor del tubo cuadrado
δ0.7mm～2.0mm
Tamaño de tubo rectangular
10*15mm～40×80mm
Espesor de tubería rectangular
δ0.7mm～2.0mm
Velocidad de producción
20M/min～100M/min
Longitud del tubo
4M～8M
Especificación de tiras de acero
Item
Rango de trabajo
Observaciones
Espesor de las tiras
δ0.7～2.5mm
Material: acero con bajo contenido de carbono, tira de acero de baja aleación (δs ≤ 980MPa, δb ≤ 345MPa)
Ancho de las tiras
47～240mm
Diámetro exterior de la bobina de acero
Ø800mm～Ø1600mm
Diámetro interior de la bobina de acero
Ø450mm～Ø550mm
Peso máx. de la carga
≤2500kgs
Proceso de trabajo
Materia prima (bobina de acero) → desenrollado →acumulación de material → nivelación forzada → formación por molino → soldadura de alta frecuencia → eliminación de rebabas fuera de la costura de soldadura → enfriamiento → dimensionamiento → enderezamiento → corte de longitud fija → mesa de salida
Instrucción de equipo

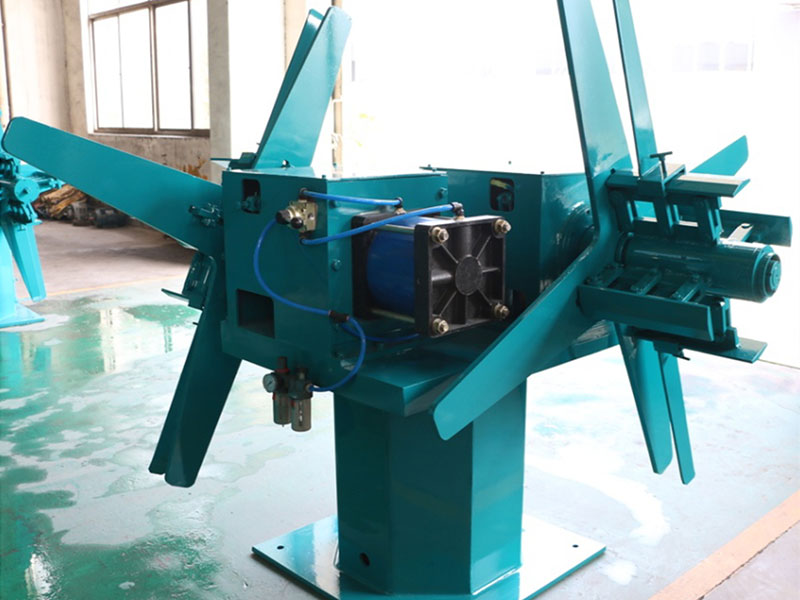

Desenrollador neumático de doble cara

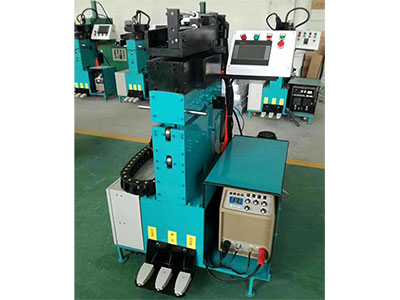

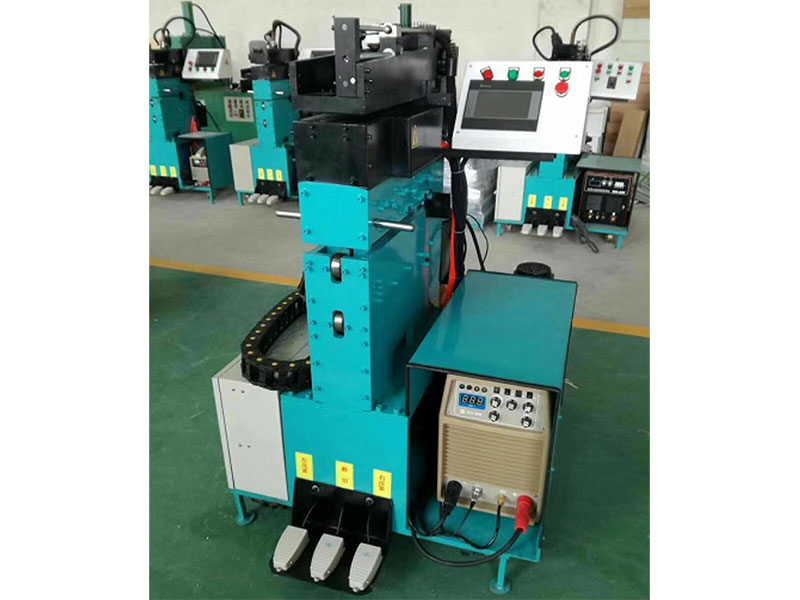

Cizalla y soldadora a tope

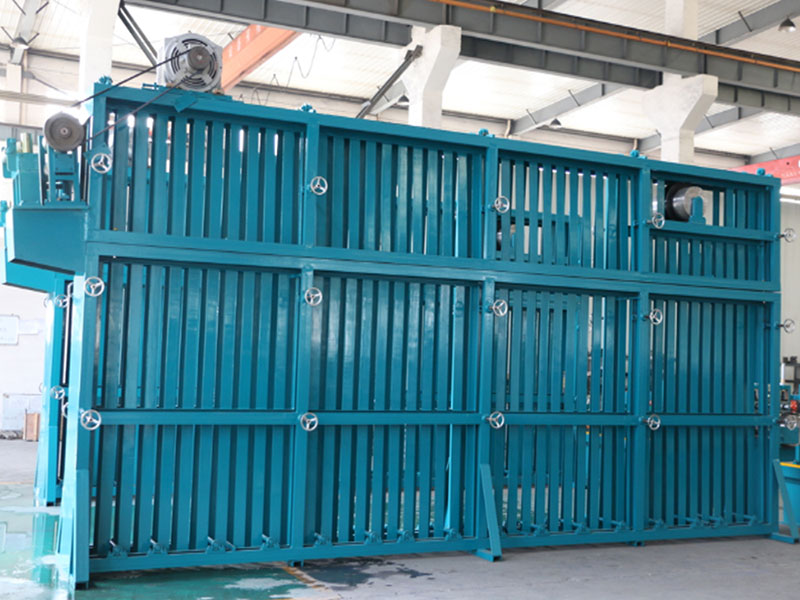

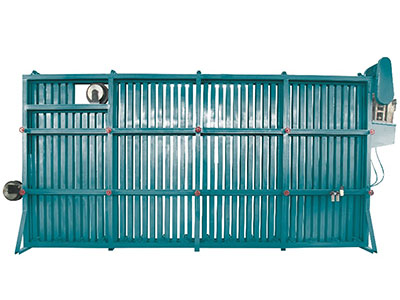

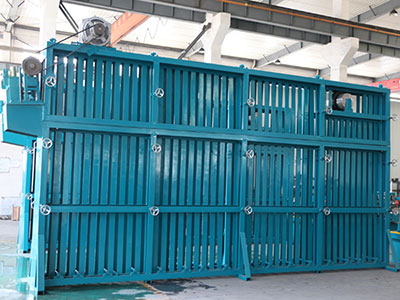

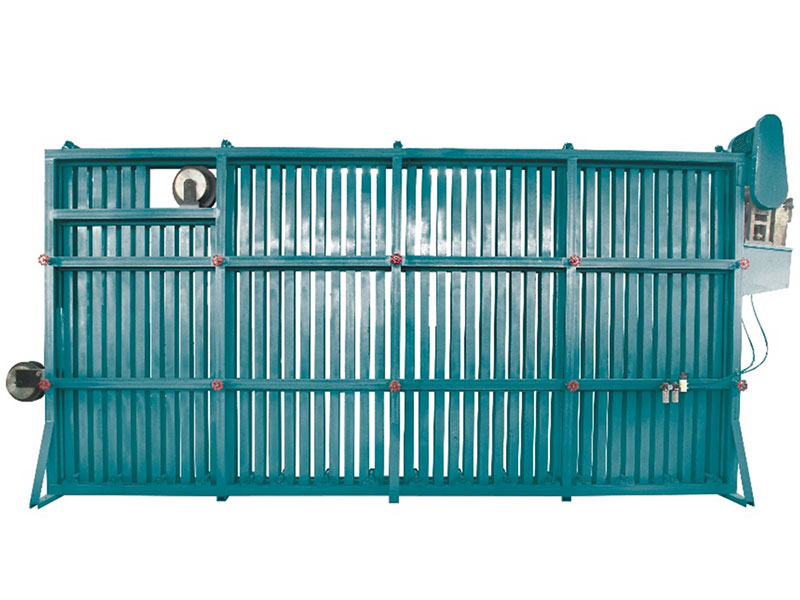

Acumulador vertical para molino de tubos

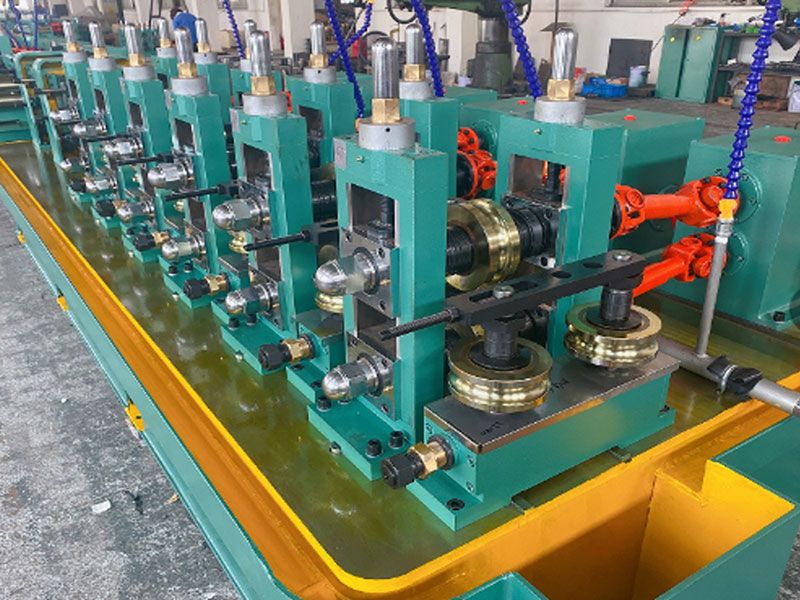

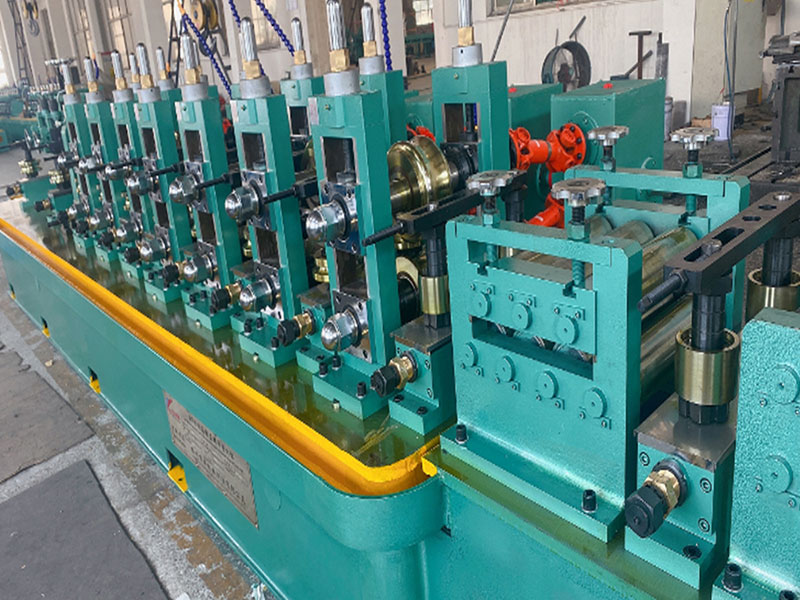

Máquina de dimensionamiento de soldadura de formación
Máquina de dimensionamiento

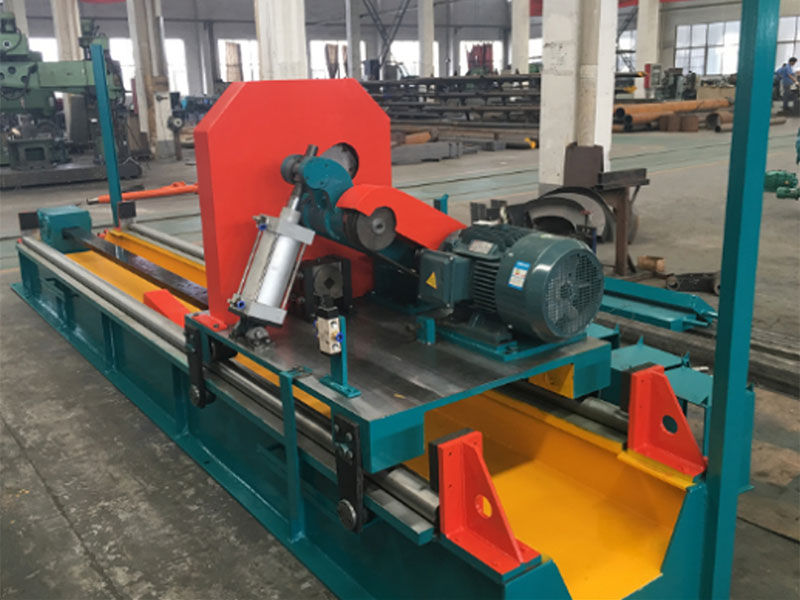

Sierra de corte controlada por ordenador

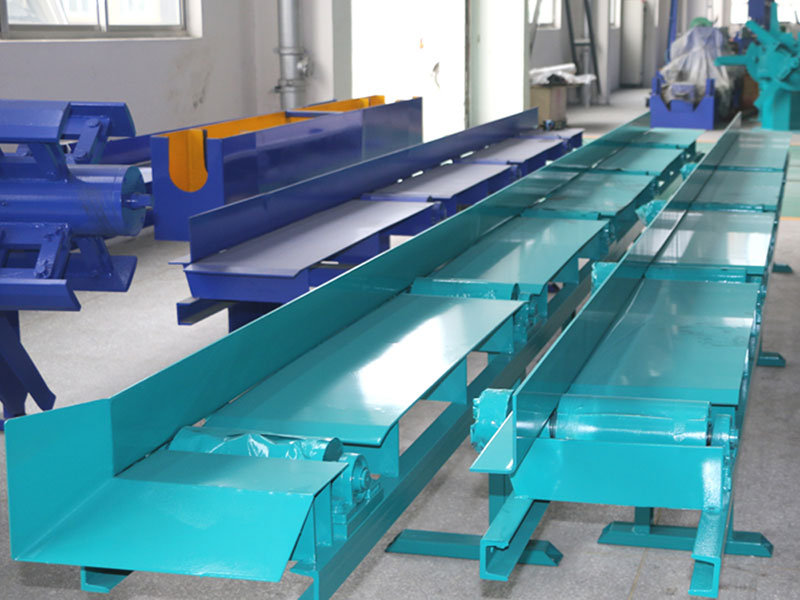

Mesa de salida del tubo

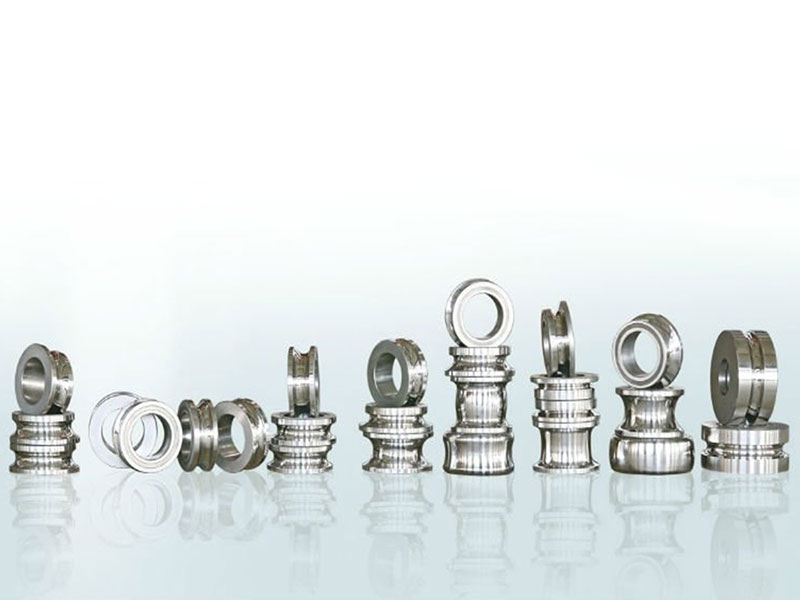

Rodillos
Depuración
El óxido instantáneo de la película de pintura en la superficie de los tambores de acero siempre ocurre en el proceso de secado de la película de pintura, y su aparición siempre se debe a la disolución y precipitación de compuestos de hierro.
Ajuste de la velocidad de soldadura: ajuste la velocidad de soldadura de la máquina de molino de tubos en función del diámetro de la tubería y el grosor de la pared. La velocidad excesiva de la línea automática de molino de tubos flexibles ERW es propensa a fracturas de soldadura, y la baja velocidad puede causar irregularidades en la soldadura. Por lo tanto, al ajustar la velocidad, se requiere centrarse en el estado operativo de la máquina formadora de tubos y la reacción rápida, y se deben tomar las medidas adecuadas para evitar la velocidad incorrecta.
Ajuste de corriente y voltaje: La corriente y el voltaje están determinados por el diámetro de la tubería y el grosor de la pared. En términos generales, cuanto mayor sea el diámetro de la tubería y más grueso sea el grosor de la pared, mayor será la corriente y el voltaje para garantizar la calidad de la soldadura. Al ajustar la corriente y el voltaje, se debe prestar atención a la seguridad y calidad de la máquina formadora automática de tubos flexibles, y se deben tomar las medidas adecuadas para garantizar el progreso sin problemas de la soldadura.
Ajuste del diámetro del tubo: Los diferentes diámetros de tubo requieren diferentes abrazaderas de tubo para su fijación. Al ajustar el diámetro del tubo, se debe prestar atención a la estabilidad y la calidad de la máquina para fabricar tubos de alta eficiencia, y se deben tomar las medidas adecuadas para evitar problemas como el deslizamiento o la desalineación del tubo.
Ajuste del ángulo: ajuste la presión y la velocidad del molino de tubos de la máquina para fabricar tubos de acuerdo con el ángulo de inclinación y el grado de flexión de la tubería para garantizar la calidad y estabilidad de la soldadura. Al ajustar el ángulo, se debe prestar atención a la calidad de las piezas vulnerables y la máquina para fabricar tubos, y se deben tomar las medidas adecuadas para garantizar la confiabilidad y seguridad de la operación.
