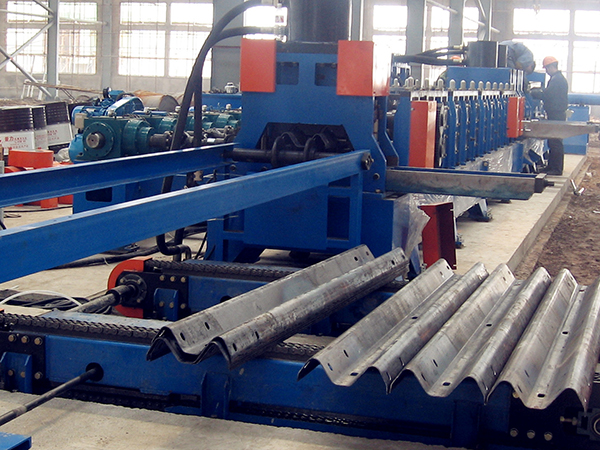

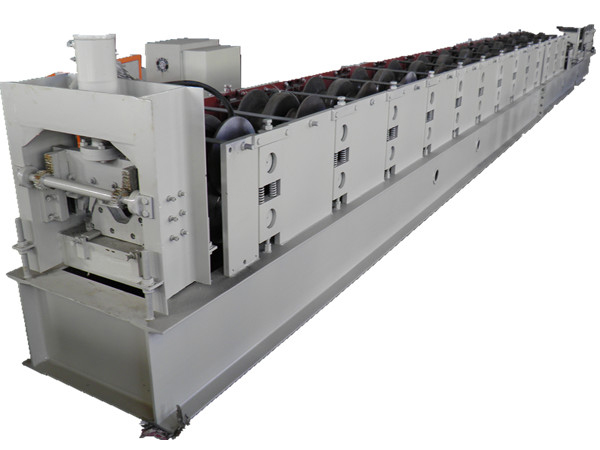

Parámetros principales

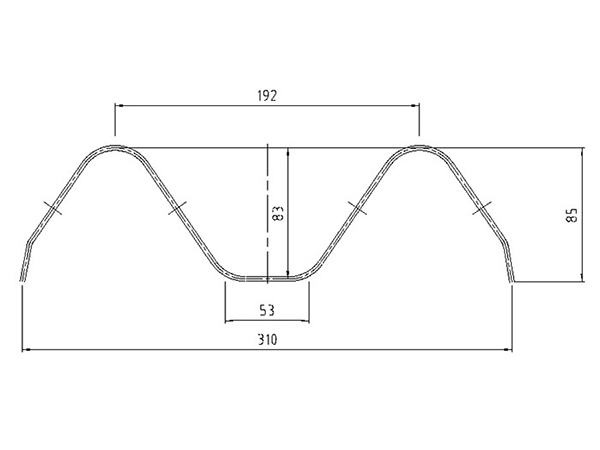

1. Especificaciones del material laminado: anchura: 480mm; espesor: 3-4mm; chapa de acero galvanizado Q235A
2. Velocidad de operación: 10 -12m/min
3. Rodillos de paso:13 pares de rodillos principales y 7 pares de rodillos de aplastamiento
4. Material del rodillo: acero laminado y revenido GCr15, HRC58℃-62℃
5. Material del eje principal: acero templado no. 45 de calidad superior
6. Diámetro del eje principal: ¢85mm
7. Potencia del motor principal: 35kw
8. Transmisión: cadena de transmisión de doble hilera
9. Estructura de la máquina de formación: panel
10. Potencia del motor de aplastamiento: 2.2kw
11. Potencia del motor hidráulico: 11kw, presión: 20Mpa
12. Material para corte y punzonado: Cr12
13. Hoja de corte sometida a tratamiento térmico: HRC58℃-60℃

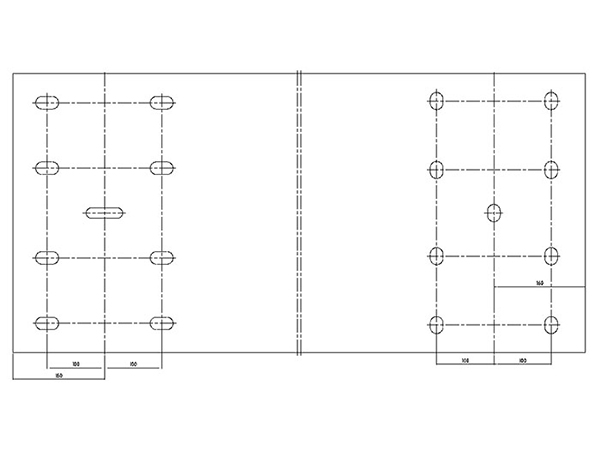

14. Modo de corte y punzonado: accionamiento hidráulico, punzonado de la chapa plana, corte después del laminado.
15. Sistema de control eléctrico: control de frecuencia PLC, error de corte longitudinal ≤±2mm
16. Dimensiones de la máquina:13500mm×2700mm×1600mm
Configuración del equipo
Dispositivo de alimentación manual (3T de capacidad), transmisión, dispositivo de aplastamiento, dispositivo pre-punzonado (2 sets), máquina principal y rodillo (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc.
Proceso de producción

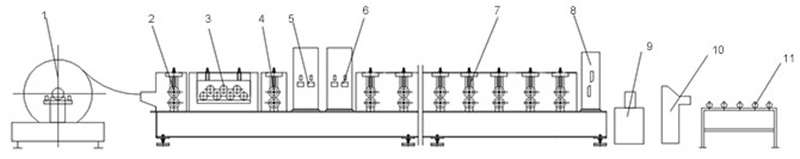

Desbobinado manual→Alimentación y corrección→ Dispositivo de aplastamiento de siete rodillos →Punzonado de la chapa plana→ Laminado→ Corte después del laminado→ Producto acabado
1. Dispositivo de alimentación de material
2. Rodillo de pellizco
3. Dispositivo de enderezamiento
4. Rodillo de pellizco
5. Punzonadora horizontal de orificios
6. Punzonadora vertical de orificios
7. Máquina de formación

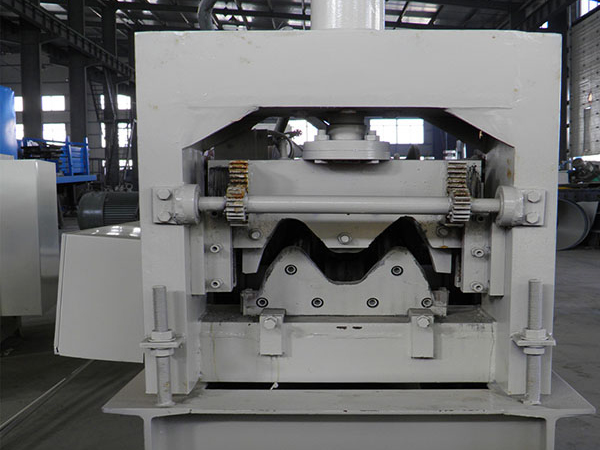

8. Máquina de corte
9. Sistema hidráulico
10. Sistema de control PLC
11. Dispositivo de descarga
