Parámetros técnicos principales
1. Desbobinadora: apertura pasiva de la bobina con expansión manual
2. Capacidad de la desbobinadora: 5T
3. Bastidor de la máquina:soldado con costura
4. Forma de alimentación de la guía: rodillo lateral
5. Forma de accionamiento: cadena de transmisión (20A, doble hilera)
6. Diámetro del eje principal: Ø90mm
7. Potencia del motor principal: 22kw
8. Velocidad de operación: 0-15 m/min (sin incluir el tiempo de corte)
9. Estación de rodillos: 28 pasos
10. Material del rodillo: acero no. 45 revestido con cromo
11. Rodillo revestido con cromo duro: 0.05mm
12. Material del eje: acero no. 45 con procesamiento térmico
13. Potencia del motor hidráulico: 5.5kw14. Presión de la estación hidráulica: 20Mpa
15. Bomba de aceite de la estación hidráulica: bomba de engranajes
16. Cortadora: cizalla hidráulica
17. Material de la hoja de corte: Cr12Mov
18. Rigidez de revenido: HRC58℃-60℃
19. Grosor del material: 0.7 -1.6mm
20. Anchura de alimentación:1250mm
21. Tolerancia de longitud: ±2mm
22. Sistema de control: PLC control de frecuencia
23. PLC: Panasonic
24. Codificador: Omron
25. Dimensiones: 15500×1400×1300(mm)
Procesamiento
Apertura pasiva de la bobina → Panel de alimentación con guía→ Laminado→ Corte a longitud fija → Salida con soporte

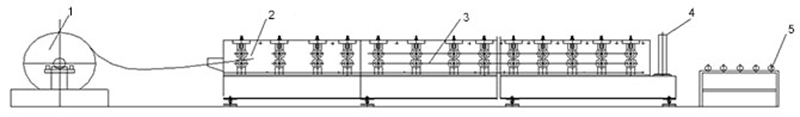

1.Dispositivo de alimentación de material
2. Alimentación
3. Formación hidráulica

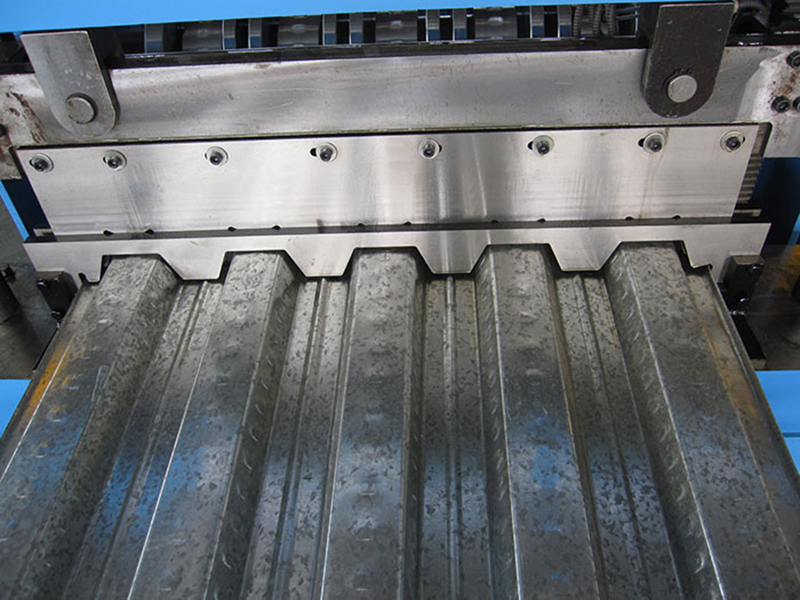

4. Cortadora hidráulica
5. Dispositivo de descarga
Equipos incluidos
Desbobinadora pasiva (5T); máquina de formación; cortadora hidráulica; estación hidráulica; gabinete de la computadora de control PLC; plataforma de salida
