Máquina formadora de láminas corrugadas 840
Nuestra máquina formadora de láminas corrugadas 840 no sólo puede ser usado para fabricar tejas esmaltadas, sino también chapas planas. Siendo un fabricante líder de las máquinas formadoras en China, Bohai puede producir máquinas de alto nivel de automatización y fácil operación. Nuestras máquinas 840 son ampliamente usadas para clientes de todo el mundo tales como Ucrania, México, Rumania, Emiratos Árabes Unidos, Afganistán, Irak, Angola, Guinea y entre otros países y regiones.

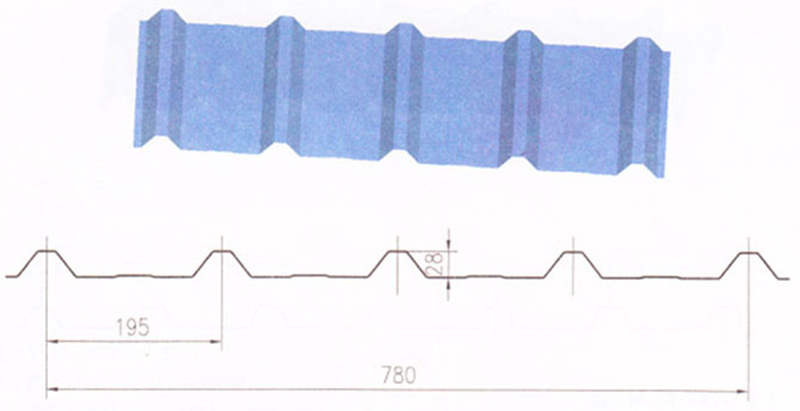

Diseño del perfil
- esbobinadora: desbobinado pasivo
- Soporte de carga de la desbobinadora: 5t
- Bastidor de la máquina: soldado con viga de acero H 350
- Espesor del panel:18mm
- Modo de formación de la guía de alimentación: rodillo de dirección lateral
- Tipo de máquina de formación: panel y cadena de transmisión
- Diámetro del eje: ￠70mm
- Cadena: una sola hilera 16 A
- Motor de accionamiento de la máquina de formación: 5.5KW
- Velocidad en línea de la máquina de formación: 10-15m/min
- Pasos del rodillo: 18
- Material del rodillo: acero forjado #45
- Espesor de la capa de cromo del rodillo: 0.05mm
- Motor de la estación hidráulica: 4 KW, presión: 8-12Mpa
- Bomba de aceite de la estación hidráulica: bomba de engranajes
- Material de la hoja de corte: Cr12
- Tratamiento térmico de la hoja de corte: HRC58℃-60℃
- Espesor de laminado: 0.3-0.8mm
- Anchura de alimentación:1000mm
- Precisión de corte longitudinal: ±2mm
- Sistema de control eléctrico: computadora con PLC (Panasonic)
- Voltaje: 380V, 50Hz, trifásicos.
Proceso tecnológico
Desbobinado pasivo →Guía y alimentación de material → Laminado→ Corte longitudinal→ Salida del panel

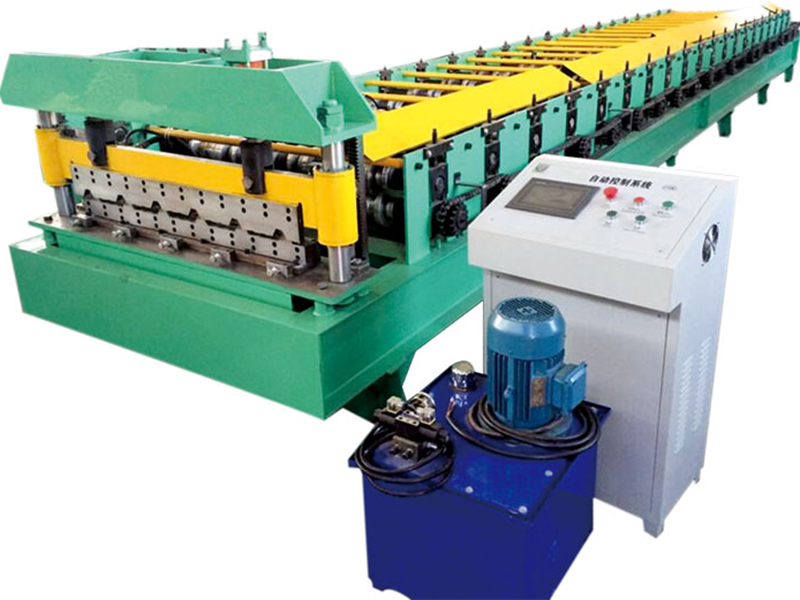

Configuración del equipo
Desbobinadora manual estándar (5T); máquina laminadora principal; cortadora hidráulica; estación hidráulica; gabinete de operación computarizada PLC; plataforma de desplazamiento
- Esta máquina formadora de rollo de láminas corrugadas 840 está diseñada con una estructura compacta y un aspecto agradable. Toda la máquina formadora está soldada con acero H, lo que realiza un rendimiento constante.
- Con los dispositivos automáticos de medición y corte, el producto se vuelve altamente preciso y recorta los bordes afilados.
