Máquina formadora de láminas de techo acanalado
Bohai se ha dedicado a la investigación y fabricación de máquinas de formación, que incluyen la Máquina formadora de techos curvos de acero BH-240/BH-120, máquina formadora de láminas de techo acanalado, Máquina formadora de láminas corrugadas 840, máquina formadora de tejas de cumbrera, máquina dobladora de chapas, etc. Con 10 años de experiencia en esta línea, sabemos cómo producir una maquina formadora de láminas planas corrugadas productiva y durable a un bajo costo. Póngase en contacto con nosotros para suplir su necesidad de la máquina formadora de lámina acanalada.

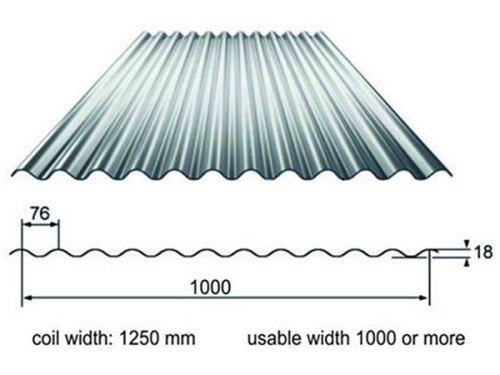

Diseño del perfil
- Desbobinadora: operación manual, desbobinado pasivo
- Carga de la desbobinadora: 5t
- Bastidor de la máquina: soldado con viga de acero H 350
- Modo de formación de la guía de alimentación: rodillo de dirección lateral
- Tipo de máquina de formación: panel y cadena de transmisión
- Diámetro del eje: ￠76mm
- Cadena: una sola hilera de 16A
- Motor de accionamiento de la máquina de formación: 5.5KW
- Velocidad en línea de la máquina de formación: 5-17m/min
- Pasos del rodillo: 18
- Material del rodillo: acero forjado #45
- Espesor de la capa de cromo del rodillo: 0.05mm13. Motor de la estación hidráulica: 4 KW
- Bomba de aceite de la estación hidráulica: bomba de engranajes
- Modo de corte: corte después de la formación hidráulica
- Material de la hoja de corte: Cr12
- Tratamiento térmico de la hoja de corte: HRC58℃-60℃
- Espesor de laminado: 0.4-0.8mm
- Anchura de alimentación:1250mm
- Precisión de corte longitudinal: ±2mm
- Conversor de frecuencia: Panasonic
- Computadora con PLC: Panasonic
- Dimensiones de la máquina:8.5m×1.6m×0.8m
Proceso tecnológicos

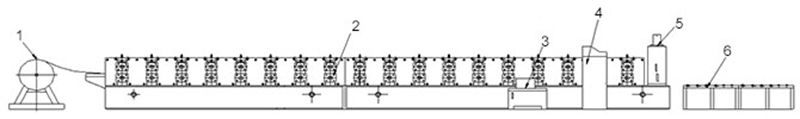

Desbobinado pasivo →Guía y alimentación de material → Laminado→ Corte longitudinal→ Salida del panel
- Dispositivo de alimentación del material
- Máquina de formación
- Tanque hidráulico
- Gabinete de la computadora de control
- Cizalla hidráulica
- Dispositivo de descarga
| No. | Ítem | Cantidad |
| 1 | Desbobinadora pasiva | 1 pieza |
| 2 | Máquina de laminación | 1 pieza |
| 3 | Hoja de corte hidráulica | 1 set |
| 4 | Estación hidráulica | 1 pieza |
| 5 | Contador computarizado | 1 pieza |
| 6 | Mesa de procesamiento | 3 piezas |
- Esta máquina formadora de techos de acero corrugado cuenta con un software superior de control automático para la gestión de información.
- De acuerdo con el nivel avanzado internacional, el producto permite la personalización del diseño y la fabricación tal y como el usuario desee. Ofrecemos un servicio de posventa completo además de un servicio técnico para la instalación, la configuración y el mantenimiento de la máquina.
Podemos proporcionar nuestro producto con un ancho y una altura de ola de la bobina diferente. Tenemos un dibujo del perfil del producto a su disposición
