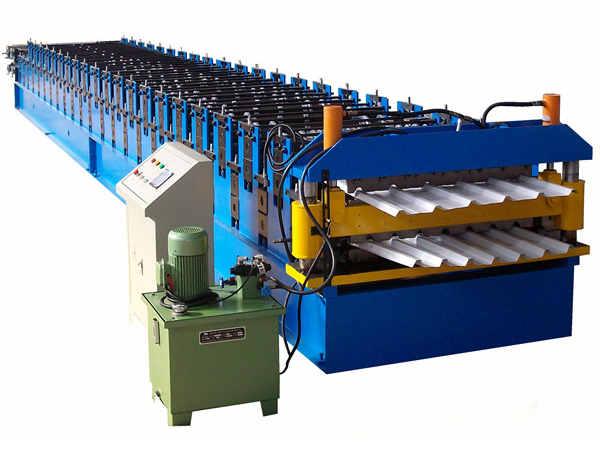

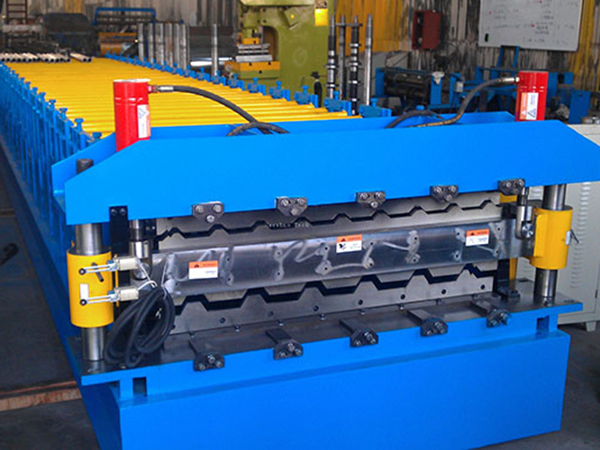

Máquina formadora de láminas de doble capa
Bohai, es un fabricante de máquina formadora de láminas de doble capa ubicada en la ciudad de Yingkou. Con 10 años de experiencia en esta línea, de Bohai es capaz de ofrecer máquina formadora de láminas corrugadas 840, máquina formadora de lámina corrugada, Máquina formadora de techos curvos de acero BH-240/BH-120, máquina dobladora de lamina, máquina formadora de paneles sándwich, etc. Le invitamos a contactarnos para obtener más información acerca de nuestra máquina formadora de doble capa.

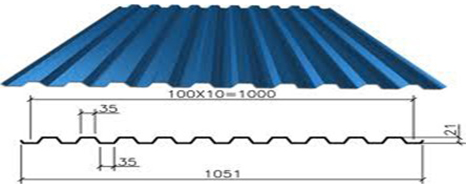

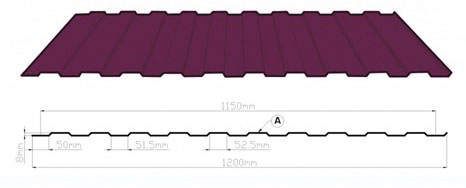

Diseño del perfil
- Desbobinadora: operación manual, desbobinado pasivo
- Carga de la desbobinadora: 5 T
- Bastidor de la máquina: soldado con viga de acero H 350
- Espesor del panel:16mm
- Modo de formación de la guía de alimentación: rodillo de dirección lateral
- Tipo de máquina de formación: panel y cadena de transmisión
- Diámetro del eje: ￠75mm
- Cadena: 16Auna sola hilera
- Motor de accionamiento de la máquina de formación: 5.5KW
- Velocidad en línea de la máquina de formación: 18 m/min
- Pasos del rodillo: 16/14
- Material del rodillo: acero forjado #45
- Espesor de la capa de cromo del rodillo: 0.05mm
- Motor de la estación hidráulica: 4 KW15. Bomba de aceite de la estación hidráulica: bomba de engranajes
- Modo de corte: corte antes/después de la conformación hidráulica
- Material de la hoja de corte: Cr12
- Tratamiento térmico de la hoja de corte: HRC58℃-60℃
- Espesor de laminado: 0.3-0.8 mm
- Anchura de alimentación:1250mm
- Precisión de corte longitudinal: ±2mm
- Conversor de frecuencia: Tricrystal
- Computadora con PLC: Panasonic
- La computadora de operación cuenta con pantalla táctil
- Voltaje: 380V/50HZ, trifásico
- Dimensiones de la máquina:6.8 M x 1.7 M x 1.5 M

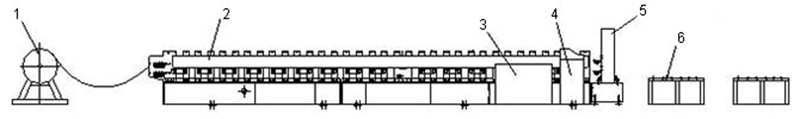

Proceso tecnológico
Desbobinado pasivo →guía y alimentación de material → Laminado→ Corte longitudinal→ Salida del panel
- Desbobinadora
- Máquina de formación de doble capa
- Estación hidráulica
- Gabinete de control PLC
- Cortadora hidráulica
- Extremo de descarga
Configuración del equipo
Desbobinadora manual (5t), máquina de formación de doble capa, estación hidráulica, gabinete de control PLC, cortadora hidráulica, extremo de descarga.
Características
La máquina formadora de rollos de doble capa cuenta con un rendimiento que satisface el nivel estándar internacional. Es compatible con un diseño y una fabricación personal de acuerdo con las necesidades de los clientes. Además, ofrecemos un servicio de posventa perfecto que ayudan al cliente a lograr la instalación, la configuración y el mantenimiento del producto.
