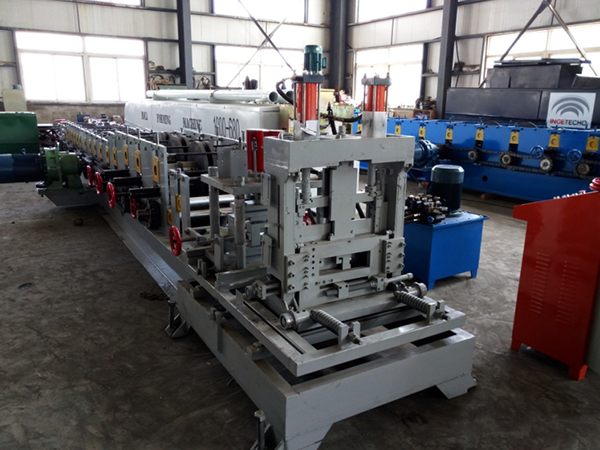

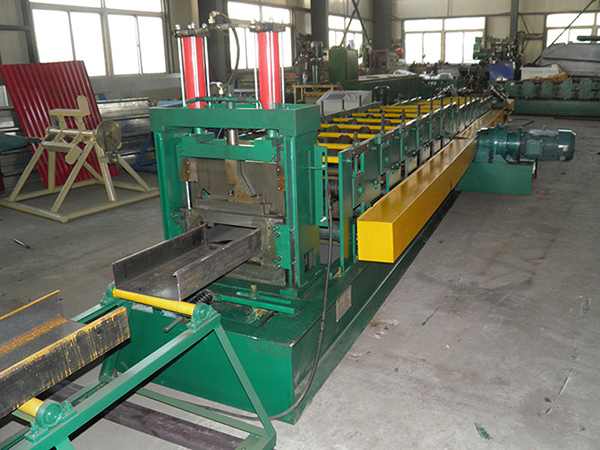

Máquina formadora de perfiles C

  • Máquina formadora de perfiles C
  • Máquina formadora de perfiles C
Consulta
Especificaciones técnicas principales
Material laminado 2-3mm de espesor, incluyendo 5 juegos de moldes comunes
Velocidad de operación 8-10 M/min
Pasos de los rodillos 13 pasos
Potencia del motor principal 11 KW
Potencia del motor de la estación hidráulica 7.5 KW
Material del rodillo CR12
Material del eje principal Acero forjado no. 45 revenido y templado
Diámetro del husillo ￠ 85 mm
Espesor del panel 20mm
Cadena Doble hilera 20A
Presión de la estación hidráulica 10-12MPa
Material de la hoja de corte Cr12, revenido
Rodillo Siete rodillos para aplastamiento, dos rodillos para atenazar
Sistema de control eléctrico Control de frecuencia PLC (Panasonic), error de corte longitudinal ≤±3mm

Configuración del equipo
Dispositivo de alimentación, transmisión, máquina principal y rodillo de formación (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc. El bastidor principal de la máquina se procesa con la máquina fresadora tipo cepilladora.

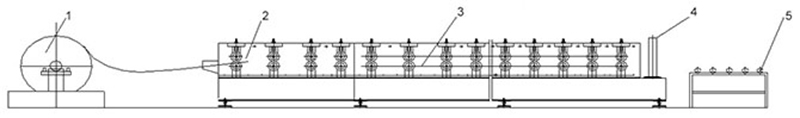

Imagen del proceso tecnológico
Máquina formadora de perfiles C
  • Dispositivo de alimentación de material
  • Alimentación
  • Formación hidráulica
  • Cortadora hidráulica
  • Dispositivo de descarga

Proceso de producción
Desbobinado manual → Guía, alimentación y corrección → Laminado→ Corte después del laminado→ Producto acabado

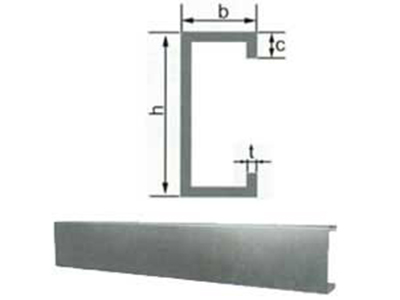

Profile Perfil (con 5 sets de moldes)
Máquina formadora de perfiles C
  • 1. h=100mm, b=50mm, c=15mm, anchura de la bobina=210mm
  • h=150mm, b=50/60mm, c=20mm, anchura de la bobina=270/290mm
  • h=200mm, b=65/70mm, c=20mm, anchura de la bobina=350/360mm
  • h=250mm, b=70/80mm, c=20mm, anchura de la bobina=410/430mm
  • h=300mm, b=70/80mm, c=20mm, anchura de la bobina=460/480mm
Características y uso
  • La máquina formadora de perfiles C integra rodillos intensamente procesados de acero forjado de calidad. La superficie cuenta con un revestimiento de cromo duro que proporciona a los rodillos una larga duración de uso.
  • Este equipo cuenta con un ordenador para controlar el ajuste de longitud, la perforación y el recuento.
  • La parte frontal de la máquina integra varios rodillos de aplanamiento para mejorar el alisado de la banda de acero. Después del aplanado, el perfil queda suficientemente liso y llano para satisfacer los estándares. Además, la máquina formadora de perfiles C cuenta con beneficios económicos.
  • El resultado de esta máquina formadora de perfiles C se caracteriza por una resistencia al plegado excelente y una instalación práctica.
  • Este producto se emplea normalmente como apoyo de techo y de paredes de construcciones de gran escala y media escala que incluye fábricas, naves industriales, garajes, gimnasios, centros de exposición, cines, teatros, jardines, etc.
