Máquina formadora de perfiles Z

Máquina formadora de perfiles Z

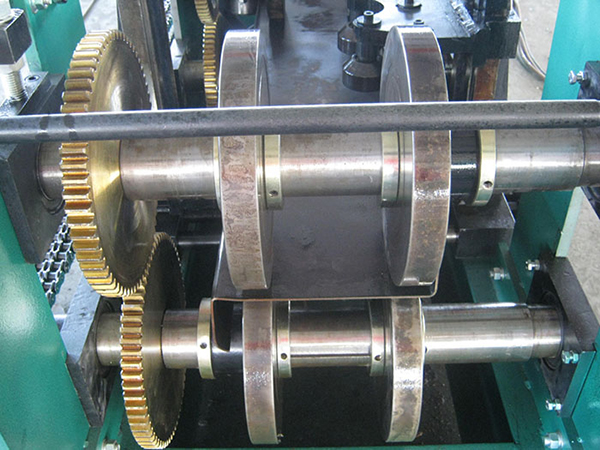

Configuración del equipo
Dispositivo de alimentación, transmisión, máquina principal y rodillo de formación (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc. El bastidor principal de la máquina se procesa con la máquina fresadora tipo cepilladora.

Consulta
Main Technical Specifications
  • Material laminado: 2-3mm de espesor, incluyendo 5 juegos de moldes comunes
  • Velocidad de operación: 8-10 M/min
  • Pasos de los rodillos: 13 pasos
  • Potencia del motor principal: 15KW
  • Potencia del motor de la estación hidráulica: 7.5KW
  • Material del rodillo: CR12
  • Material del eje principal: acero forjado no. 45 revenido y templado
  • Diámetro del husillo: ￠90mm
  • Espesor del panel: 25mm
  • Cadena: doble hilera 20A
  • Presión de la estación hidráulica: 10-12MPa
  • Material de la hoja de corte: Cr12, revenido
  • Siete rodillos para aplastamiento, dos rodillos para atenazar
  • Sistema de control eléctrico: control de frecuencia PLC (Panasonic), error de corte longitudinal ≤±3mm
Imagen del proceso tecnológico
Máquina formadora de perfiles Z

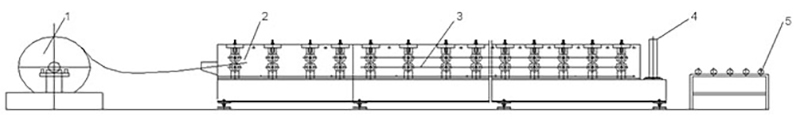

  • Dispositivo de alimentación de material
  • Alimentación
  • Formación hidráulica
  • Cortadora hidráulica
  • Dispositivo de descarga

Proceso de producción
Desbobinado manual → Guía, alimentación y corrección→ Laminado→ Corte después del laminado→ Producto acabado

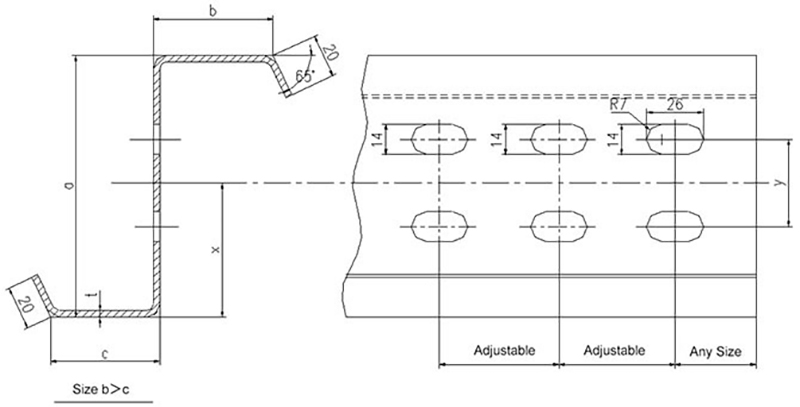

Perfil (con 5 sets de moldes)
Máquina formadora de perfiles Z
Número o b c t
1 150 62 57 2-3
2 160 62 57 2-3
3 180 77 72 2-3
4 200 77 72 2-3
5 240 77 72 2-3
6 250 77 72 2-3
7 300 92 87 2-3
  • h=100mm, b=50mm, c=15mm, anchura de la bobina=210mm
  • h=150mm, b=50/60mm, c=20mm, anchura de la bobina=270/290mm
  • h=200mm, b=65/70mm, c=20mm, anchura de la bobina=350/360mm
  • h=250mm, b=70/80mm, c=20mm, anchura de la bobina=410/430mm
  • h=300mm, b=70/80mm, c=20mm, anchura de la bobina=460/480mm
Caractéristiques et utilisation
  • Les rouleaux du laminoir à profilés en Z sont composés d'acier forgé de construction de qualité élevée ayant subit un traitement intense. Revêtu avec du chrome dur à la surface, les rouleaux fonctionnent pendant une longue durée de vie.
  • Sous un contrôle par ordinateur, la machine effectue des opérations sans problèmes telles que des réglages de longueur, un poinçonnage et un comptage.
  • Des rouleaux d'aplanissement à l'extrémité avant du laminoir à profilés en Z sont adoptés pour produire des bandes d'acier plat et régulier rencontrant les normes et permettant d'être plus rentable.
  • Le profilé Z produit par notre machine dispose d'une excellente résistance au pliage. Il dispose aussi d'une installation aisée.
  • Le profilé de notre laminoir à profilés en Z est communément utilisé dans les constructions de moyenne et de large taille telles qu'une usine, un entrepôt, un garage, un gymnase, un centre d'exhibition, un cinéma, un théâtre, un jardin etc. C'est un matériau de construction applicable pour le support de toiture ou la formation de mur.
